Miksi huono tiivistys lisää urautumisriskiä?

Miksi huono tiivistys lisää urautumisriskiä?

Huono tiivistys lisää asfaltin päällysteen urautumisriskiä jättämällä liikaa ilmarakoja ja riittämättömästi tiivistyneen kiviainesrakenteen. Toistuvassa liikenteessä seos voi jatkaa tiivistymistä tai muotoaan hiukkasten uudelleenjärjestelyn seurauksena, erityisesti kun päällysteen lämpötila on korkea ja raskaat ajoneuvot liikkuvat hitaasti.

Tässä artikkelissa selitetään kentän tiivistymisen, ilmaonteloiden, seoksen lämpötilan, valssaustoimintojen ja päällysteen pitkäaikaisen muodonmuutoksen välinen suhde. Se tarjoaa myös käytännön tarkastuksia, joita urakoitsijat ja laadunvalvontalaboratoriot voivat käyttää tiivistysongelmien tunnistamiseen ennen kuin ne kehittyvät kalliiksi pyörän uran uraksi.

Kuinka huono tiivistys aiheuttaa asfalttipäällysteen urautumista

Rakentamisen jälkeinen tiivistys toistuvassa liikenteessä

Asfalttiseokset on suunniteltu saavuttamaan määrätty tiheys rakentamisen jälkeen. Kun tiivistys on riittämätön, päällysteessä voi olla suunniteltua enemmän ilmaa, jolloin kiviaineshiukkaset voivat liikkua lähemmäksi toisiaan toistuvien pyöräkuormien vaikutuksesta. Kun kuorma-autot ja linja-autot kulkevat samojen pyöräteiden yli, seos voi vähitellen tiivistyä ja päällystepinta laskeutua.

Tätä prosessia kutsutaan tiivistymisuraksi. Se eroaa leikkausvirtausurasta, jossa asfalttiseos liikkuu sivusuunnassa jännityksen alaisena. Molemmat mekanismit voivat esiintyä yhdessä, mutta niiden syyt ja korjauskeinot eivät välttämättä ole samat. Jatkuvasti tiivistyvä päällyste saattaa tarvita parempaa rakennustiivistystä, kun taas riittävästä tiheydestä huolimatta leikkaava päällyste voi vaatia tarkempaa tarkastelua kiviaineksen rakenteesta, sideainepitoisuudesta ja stabiilisuudesta korkeissa lämpötiloissa.

Erotuksella on väliä vian tutkinnan aikana. Jos pyörien reitit ovat asettuneet ja kentän tiheys on huomattavasti alle määritellyn tavoitteen, rakennusasiakirjat ja ydinmittaukset on tarkistettava ennen seoksen suunnittelun muuttamista. Jos tiheys on hyväksyttävä, mutta pinta edelleen deformoituu liikenteessä, tutkimuksen tulee ulottaa seoksen vakauteen ja alla olevaan päällysterakenteeseen.

Miksi ilmaraot vaikuttavat päällysteen muodonmuutoksiin?

Ilmatyhjät ovat tiloja kiviaineshiukkasten ja sideaineen välillä tiivistetyssä asfalttiseoksessa. Ne vaikuttavat tiheyteen, läpäisevyyteen, kestävyyteen ja tapaan, jolla seos reagoi liikenteeseen. Liialliset ilmahuokoset voivat viitata riittämättömään tiivistymiseen, vaikka tulkinta riippuu seoksen suunnittelusta ja käytetystä testimenetelmästä.

Kun seos ei ole tiivistynyt riittävästi, kiviaineshiukkasilla voi olla vähemmän tehokkaita kontakteja kuin on tarkoitettu. Toistuva liikenne voi järjestää nämä hiukkaset uudelleen, mikä vähentää tyhjien tilojen määrää ja aiheuttaa pysyvän päällysteen paksuuden pienenemisen. Jos vesi pääsee sisään toisiinsa yhteydessä olevien onteloiden kautta, se voi myös edistää kosteuden aiheuttamaa huononemista materiaaleista ja viemäröintiolosuhteista riippuen.

Ilmatyhjöiden ja suorituskyvyn välinen suhde ei kuitenkaan ole yksinkertaisesti "alempi on aina parempi". Liiallinen tiivistys voi työntää ilmarakoja suunnittelualueen alapuolelle, mikä saattaa edistää huuhtelua tai verenvuotoa, kun sideainetta siirretään kohti pintaa. Tavoitteena on saavuttaa määritetty tiheys johdonmukaisesti tiivistämättä seosta liikaa.

Miksi tiivistyslämpötilalla ja ajoituksella on merkitystä

Tiivistysikkuna sulkeutuu asfaltin jäähtyessä

Asfalttiseoksen lämpötila vaikuttaa voimakkaasti työstettävyyteen ja tiivistyvyyteen. Korkeammissa lämpötiloissa hyväksytyllä päällystysalueella sideaineen viskositeetti on yleensä alhaisempi ja kiviaineshiukkaset voivat järjestyä helpommin uudelleen telan vaikutuksesta. Seoksen jäähtyessä muodonmuutoskestävyys kasvaa ja tavoitetiheyden saavuttaminen vaikeutuu.

Tämä tarkoittaa, että tiivistäminen on aikaherkkä rakennusoperaatio. Toimituksen, sijoittamisen ja rullauksen väliset viiveet voivat lyhentää vaaditun tiheyden saavuttamiseen käytettävissä olevaa aikaa. Ohuet hissit, kylmä sää, voimakas tuuli, varjoisat alueet ja pitkät matkat voivat kiihdyttää lämpöhäviötä. Päällystystyöryhmä, joka noudattaa samaa valssauskuviota kaikissa olosuhteissa, voi siksi saavuttaa epäjohdonmukaisia ​​tuloksia yhdessä projektissa.

Oikea vastaus on olla soveltamatta yhtä yleistä tiivistyslämpötilaa jokaiseen seokseen. Urakoitsijoiden tulee noudattaa hyväksyttyjä työn sekoitusvaatimuksia, sideainesuosituksia, projektin eritelmiä ja työpaikan olosuhteita. Lämpötilamittaukset tulee tehdä edustavista paikoista, mukaan lukien kuorma-auton tyhjennys, päällysteen takana ja valssausjakson aikana, jos laadunvalvontasuunnitelma sitä edellyttää.

Liian myöhäinen rullaus voi jättää tiheyden pysyvästi tavoitteen alapuolelle

Kun seos on jäähtynyt tehokkaan tiivistymisikkunansa yli, lisärullat saattavat parantaa vain vähän ja voivat joskus vahingoittaa mattoa tai kiviainesta. Käytännön ratkaisuna on sovittaa yhteen toimitusnopeudet, päällystysnopeus, telojen saatavuus ja nostopaksuus ennen tuotannon aloittamista.

Jos esimerkiksi päällystysaine etenee nopeammin kuin käytettävissä olevat telat pystyvät tiivistämään mattoa, alkuperäinen murtovalssaus voi jäädä päällystystoiminnan jälkeen. Kun tela saavuttaa osan, seos on saattanut menettää liikaa lämpöä. Toisaalta, jos kuorma-autot saapuvat epäsäännöllisesti, stop-start-päällystys voi luoda alueita, joilla on erilainen jäähtymishistoria ja epäyhtenäinen tiheys.

Hyödyllinen työpaikan menetelmä on kirjata seoksen lämpötila ja tiheys sijainnin mukaan sen sijaan, että luottaisimme pelkästään projektin laajuiseen keskiarvoon. Kun matalatiheyksisiä tuloksia esiintyy toistuvasti saumojen, reunojen tai alueiden lähellä, joissa päällystys on pysähtynyt, tiimin tulee tutkia, saiko kyseiset paikat rullattua riittävästi, kun seos pysyi työstetävänä.

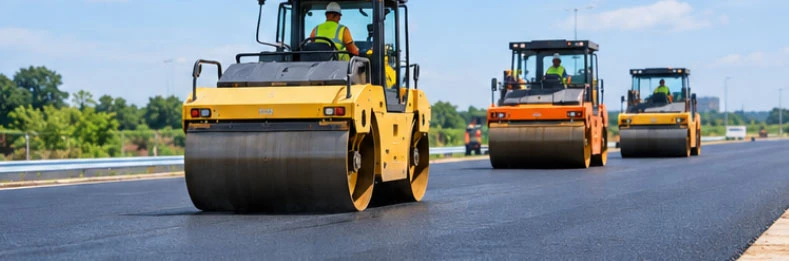

Tehokas tiivistys riippuu ajoituksesta ja telan voimasta. Koordinoidut päällystys- ja valssaustoimenpiteet auttavat säilyttämään tasaisen tiheyden ennen seoksen jäähtymistä.

Kuinka vierintäkuviot ja rakennuskäytännöt vaikuttavat tiheyteen

Roller passit on suunniteltava ja tarkistettava

Tavoitetiheyden saavuttamiseen tarvittava telojen määrä riippuu seoksesta, nostopaksuudesta, telan tyypistä, käyttönopeudesta, tärinäasetuksista ja lämpötilasta. Ei ole olemassa yhtä ajomäärää, joka takaa hyväksyttävän tiivistyksen jokaisessa projektissa.

Liian vähän ajoja voi jättää maton alitiivistyneeksi. Liiallinen tai huonosti hallittu rullaus voi aiheuttaa kiviaineksen rikkoutumisen, pinnan tarkistusta, sivuttaisliikettä tai muita vikoja seoksesta ja laiteasetuksista riippuen. Tavoitteena on luoda vierintäkuvio, joka saavuttaa jatkuvasti määritellyn tiheyden vahingoittamatta mattoa.

Kokeiluosa voi auttaa tiimiä vertailemaan tiheyttä eri valssausvaiheiden jälkeen ja määrittämään, onko valittu toimenpide tehokas. Kokeen tulee heijastaa todellisia tuotantoolosuhteita, mukaan lukien suunniteltu seos, päällysteen paksuus, telat ja likimääräinen sää. Kun tehokas kuvio on luotu, seoksen lämpötilan, kerroksen paksuuden tai laitteiston muutosten pitäisi käynnistää tarkistus alkuperäisen menettelyn automaattisen jatkamisen sijaan.

Saumat ja päällysteen reunat vaativat erityistä huomiota

Pitkittäiset liitokset ovat usein paikkoja alhaiselle tiheydelle, koska liitosalue voi jäähtyä nopeammin eikä se välttämättä rajoitu samalla tavalla kuin keskimatto. Jos liitos on huonosti tiivistetty, vesi pääsee sisään helpommin ja reuna voi huonontua toistuvassa liikenteessä. Seurauksena oleva vaurio voidaan luulla seoksen laajuiseksi ongelmaksi, vaikka suurin heikkous on paikallinen rakentamisen laatu.

Rullausjärjestyksen tulee siksi ottaa huomioon liitoksen geometria, viereisen maton lämpötila ja laitteiston kyky tiivistää liitos tehokkaasti. Sama periaate koskee päällysteen reunoja, rakenteiden lähellä olevia kapeita alueita ja osia, joihin telojen pääsy on rajoitettu. Nämä alueet tulee tunnistaa etukäteen ja sisällyttää tarkastussuunnitelmaan.

Nostopaksuuden ja telan asetusten on vastattava seosta

Nostopaksuus vaikuttaa lämmönpidätyskykyyn ja telan kykyyn tiivistää koko kerroksen syvyys. Kiviainekokoon tai rakennustapaan nähden liian ohut kerros voi jäähtyä nopeasti ja tulla vaikeaksi tiivistää tasaisesti. Paksumpi kerros voi säilyttää lämpöä pidempään, mutta se tarvitsee silti asianmukaisen valssaustoimenpiteen tasaisen tiheyden saavuttamiseksi koko noston ajan.

Tärinäasetukset, rullan nopeus, amplitudi ja taajuus tulee valita laitevalmistajan ohjeiden ja projektin vaatimusten mukaisesti. Liiallinen nopeus voi heikentää tiivistyksen tehokkuutta, kun taas sopimaton tärinä voi vahingoittaa kiviainesta tai horjuttaa seosta. Käyttäjien tulee käyttää hyväksyttyä vierintäkuviota ja varmistaa suorituskyky kenttämittauksilla sen sijaan, että päättäisivät tiheyden pelkän pinnan ulkonäön perusteella.

Kuinka varmistaa asfaltin tiivistymisen laatu kentällä

Vertaa kentän tiheyttä oikeaan viitearvoon

Kenttätiheystulokset ovat merkityksellisiä vain, kun vertailumenetelmä on asianmukainen ja sitä sovelletaan johdonmukaisesti. Projektin spesifikaatiosta riippuen hyväksyminen voi perustua teoreettiseen enimmäispainoon, laboratoriossa tiivistettyihin näytteisiin tai muuhun määriteltyyn referenssiin. Nämä lähestymistavat eivät ole keskenään vaihdettavissa, joten insinöörien tulee vahvistaa vaadittu laskenta- ja hyväksymismenettely ennen tulosten tulkintaa.

Laadunvalvontaraportissa tulee yksilöidä testipaikka, näytteenottoaika, seoksen tyyppi, nosto, mitattu tiheys, viitearvo, laskettu prosenttiosuus ja hyväksymisvaatimus. Näiden tietojen avulla tiimi voi erottaa yksittäiset matalatiheyksiset paikat systemaattisista ongelmista koko päällystyksen aikana.

Mahdollisesti liiallinen sideaine, erittäin alhainen ilmatila tai muut seokseen liittyvät ongelmat

Käytä ytimiä ja tietueita toistuvien vikojen tutkimiseen

Kun epätasainen tiheys tai urautuminen jatkuu, ytimet voivat auttaa varmistamaan asfalttikerroksen paksuuden ja sisäisen kunnon. Sydäntiheysmittauksia voidaan verrata asiaankuuluvaan laboratorio- tai teoreettiseen vertailuun, kun taas visuaalinen tarkastelu voi paljastaa segregaation, huonon kerrosten välisen sidoksen tai eroja seoksen rakenteessa.

Mitään yksittäistä mittausta ei pidä pitää täydellisenä diagnoosina. Alhainen tiheys voi heijastaa tiivistymisongelmaa, mutta syynä voi olla liian nopeasti jäähtynyt seos, sopimaton nostopaksuus tai epäjohdonmukainen tuotanto. Samoin pinnalla oleva ura ei automaattisesti osoita huonon tiivistymisen syynä. Tutkimuksessa tulisi yhdistää tiheys, lämpötila, rakennustiedot ja muodonmuutosmalli.

Laboratoriot voivat tarkastella valikoimaaAsfaltin testauslaitteet käytettävissä asfalttimateriaalien testaukseen ja laadunvalvontaan. Sopivat instrumentit riippuvat projektin spesifikaatiosta, testausmenetelmästä, näytevaatimuksista ja siitä, tarkistaako laboratorio sideaineen, kiviaineksen tai seoksen ominaisuuksia.

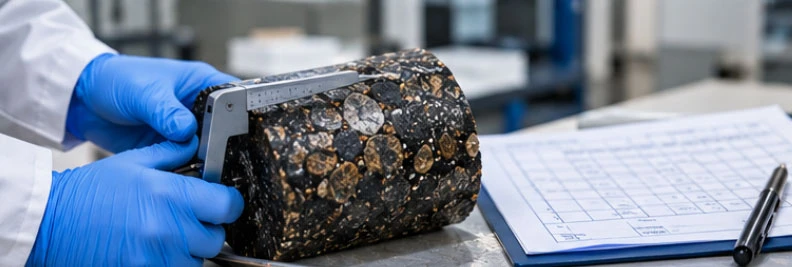

Kentätiheystiedoista tulee hyödyllisempiä, kun ne linkitetään rakennuslämpötilaan, sijaintiin ja liikkuviin tietueisiin. Tämä auttaa erottamaan paikallisen tiivistymisvian laajemmasta seoksen suorituskykyongelmasta.

Käytännön suosituksia tiivistymiseen liittyvien urautumien vähentämiseksi

Luo projektikohtainen rullaava menettely

Ennen täyden tuotannon aloittamista urakoitsijoiden tulee vahvistaa seosvaatimukset, tavoitetiheys, nostopaksuus, käytettävissä olevat telat ja odotetut päällystysolosuhteet. Koeosalla voidaan luoda käytännöllinen valssauskuvio ja tunnistaa, kuinka nopeasti seos menettää tiivistymiskykynsä. Menettelyn tulee dokumentoida telojen järjestys ja toiminta-asetukset, ja säädöt tehdään vain, jos niitä tukevat kenttätodisteet ja projektin vaatimukset.

Koordinoi kasvien tuotantoa, toimitusta ja päällystystä

Luotettava tiivistystulos alkaa ennen kuin tela saavuttaa maton. Asfaltin tuotanto ja kuorma-autojen lähettäminen tulee sovittaa yhteen päällystysnopeuden kanssa, jotta päällystyskone voi toimia tasaisesti ja rullaporukka voi työskennellä tehokkaan tiivistysikkunan sisällä. Suunnittelemattomat viivästykset tulee kirjata, varsinkin kun matto jätetään paljaalle viileään tai tuuliseen aikaan.

Keskitä tarkastukset riskialttiisiin paikkoihin

Saumakohdat, reunat, kapeat osat, rakenteiden ympärillä olevat alueet ja paikat, joissa päällystys on pysähtynyt, ansaitsevat erityistä huomiota. Nämä alueet voivat jäähtyä nopeammin tai niitä voi olla vaikeampi tiivistää tasaisesti. Sijaintiin perustuva tarkastussuunnitelma auttaa tiimiä tunnistamaan toistuvia kuvioita sen sijaan, että luottaisivat satunnaisiin mittauksiin helposti saavutettavissa olevilta alueilta.

Erota tiivistysongelmat seoksen suunnitteluongelmista

Jos tiheys on jatkuvasti alle määritetyn tavoitteen, tutki rakennuskäytännöt ennen seoksen tarkistamista. Jos vaadittu tiheys saavutetaan, mutta urautuminen jatkuu, tutki seoksen muodonmuutoskestävyys ja alla olevien päällystekerrosten kunto. Sideainepitoisuuden tai kiviainesosien muuttaminen syytä tunnistamatta voi aiheuttaa uusia ongelmia, mukaan lukien heikentynyt kestävyys tai lisääntynyt halkeiluriski.

Kun ostat testauslaitteita, tarkista sen mittausalue, kalibrointivaatimukset, sovellettavat testimenetelmät ja dokumentaatio. Tarkista Euroopan markkinoille tarkoitetuista laitteista, kuuluuko tuote CE-merkintää edellyttävän lainsäädännön piiriin ja ota yhteyttäEuroopan komission virallinen CE-merkintäohje. CE-merkintä on sovellettavien vaatimusten vaatimustenmukaisuusmerkintä, ei yleinen tuotteen laatutodistus.

Yhteenveto ja suositukset

Huono tiivistys lisää urautumisriskiä, ​​koska riittämättömästi tiivistynyt asfalttikerros voi jatkaa tiivistymistä liikenteessä, kun taas liialliset ilmaraot voivat myös tehdä päällysteestä alttiimman veden tunkeutumiselle ja huononemiselle. Riskiin vaikuttavat seoksen lämpötila, nostopaksuus, valssausjärjestys, liitosrakenne ja kenttätöiden johdonmukaisuus.

Tehokkain tapa on laatia projektikohtainen rullausmenettely, ylläpitää vaadittua tiivistysikkunaa, tarkistaa tiheys oikeaan referenssiin ja tallentaa tulokset sijainnin mukaan. Kun urautumista esiintyy, insinöörien tulee yhdistää tiheysmittaukset lämpötilatietoihin, ytimiin ja seostietoihin ennen kuin päätetään, onko syynä huono rakenteen tiivistyminen, seoksen epävakaus vai muodonmuutos alla olevassa päällysteessä.

Jos haluat lisätietoja tuotteista, teknisistä tiedoista tai asiantuntijakonsultaatiota edistyneistä asfaltin testauslaitteistamme, ota yhteyttä asiantuntijatiimiimme tänään osoitteessaZhuozhou Tianpeng.

Usein kysytyt kysymykset (FAQ)

1. Miksi huono tiivistys aiheuttaa asfaltin urautumista?

Huono tiivistys jättää asfalttiseoksen tiivistymään vähemmän kuin on tarkoitettu. Toistuvissa pyöräkuormituksissa kiviaineshiukkaset voivat järjestyä uudelleen ja seos voi jatkaa tiivistymistä, mikä aiheuttaa pysyviä painaumia pyörän reittejä pitkin.

2. Tarkoittaako suurempi asfalttitiheys aina parempaa päällysteen suorituskykyä?

Ei. Tiheyden on täytettävä määritetty tavoitealue. Riittämätön tiheys voi lisätä rakentamisen jälkeistä tiivistymistä ja läpäisevyyttä, kun taas liiallinen tiivistyminen voi myötävaikuttaa erittäin alhaisiin ilmatyhjiöihin, vuotamiseen tai muihin seokseen liittyviin ongelmiin.

3. Miksi asfaltin lämpötila on tärkeä tiivistyksen aikana?

Kun asfaltti jäähtyy, sitä on vaikeampi tiivistää. Jos rullaus aloitetaan liian myöhään tai seos menettää lämpöä liian nopeasti, vaadittua tiheyttä ei ehkä voida saavuttaa, vaikka telakuvio muuten olisi sopiva.

4. Millä äskettäin päällystetyn tien alueilla on todennäköisimmin tiivistymisongelmia?

Pitkittäiset saumat, päällysteen reunat, rakenteiden ympärillä olevat kapeat alueet ja päällystyskatkoksista kärsivät paikat voivat olla vaikeampia tiivistää tasaisesti. Näille paikoille on tehtävä kohdennettu tarkastus ja tiheystarkistukset.

5. Mitä insinöörien tulisi tutkia, jos tielle muodostuu uraa, vaikka se täyttää tiheysvaatimuksen?

Heidän tulee tutkia seoksen stabiilisuutta, kiviaineksen rakennetta, sideainepitoisuutta, päällysteen lämpötilaa ja alla olevien kerrosten kuntoa. Pelkästään hyväksyttävä tiheys ei sulje pois leikkausmuodonmuutoksen tai rakenteellisen heikkouden aiheuttamaa urautumista.
