Kuinka insinöörit voivat tunnistaa jalkakäytävän urautumisen syyt?

Päällysteen urautuminen on näkyvä pintavika, mutta sen taustalla voi olla asfalttiseos, riittämätön tiivistys, liiallinen muodonmuutos toistuvassa liikenteessä tai alla olevan päällysterakenteen heikkous. Luotettava diagnoosi edellyttää, että insinöörit yhdistävät pintamittaukset, päällystekerrostutkimukset, materiaalinäytteet ja laboratoriotulokset sen sijaan, että valitsisivat korjausmenetelmän pelkän ulkonäön perusteella.

Tässä artikkelissa kerrotaan, miten päällysteen urautumisen tärkeimmät mekanismit voidaan erottaa, järjestää käytännön paikannustutkimus sekä tulkita kenttä- ja laboratoriotodisteita. Se tutkii myös, kuinka tien profilointilaitteet, päällysteen taipumamittaukset ja kohdistetut materiaalitestit voivat auttaa insinöörejä tunnistamaan muodonmuutoslähteen ja valitsemaan sopivan korjaavan toimenpiteen.

Mitkä ovat pääasialliset syyt päällysteen urautumiseen?

Päällysteen urautuminen on pysyvä muodonmuutos, joka kehittyy tien pyöräteillä toistuvan liikennekuormituksen vaikutuksesta. Vaikka tuloksena olevat painaumat voivat näyttää samanlaisilta, niistä vastuussa olevat mekanismit voivat vaihdella huomattavasti. Asfaltin pintaan rajoittunut ura voi viitata seoksen epävakauteen, kun taas alempiin päällystekerroksiin ulottuva muodonmuutos voi viitata rakenteelliseen heikkouteen tai riittämättömään tukeen.

Oikea diagnoosi alkaa erottamalla näkyvä oire sen aiheuttavasta mekanismista. Insinöörien tulee selvittää, johtuuko muodonmuutos pääasiassa asfalttikerroksista, rakeisesta alustasta tai alustasta vai alustasta. Useampi kuin yksi mekanismi voi toimia samanaikaisesti, erityisesti vilkkaasti liikennöidyillä teillä, jotka ovat alttiina korkeille lämpötiloille ja kosteudelle.

Asfalttiseoksen muodonmuutoksen erottaminen rakenteellisesta urautumisesta

Asfalttiseoksen muodonmuutoksia syntyy, kun materiaali ei kestä riittävästi toistuvia puristus- ja leikkausjännitystä. Korkeissa päällystelämpötiloissa epävakaa seos voi kerääntyä pysyvää rasitusta, kun raskaat ajoneuvot kulkevat sen yli. Liiallinen sideainepitoisuus, sopimaton kiviainesrakenne, riittämätön sisäinen leikkauskestävyys tai näiden tekijöiden yhdistelmä voivat vaikuttaa ongelmaan.

Rakenteellinen urautuminen kehittyy, kun tukipäällystekerrokset deformoituvat liikenteessä. Heikot tai kosteudelle herkät rakeiset materiaalit voivat lujittua tai leikkautua, kun taas pehmeä pohja voi vähitellen kerääntyä pysyvää muodonmuutosta. Näissä tapauksissa tien pinnoittaminen ilman taustalla olevaa heikkoutta voi johtaa uran palautumiseen suhteellisen nopeasti.

Miksi rutin muodolla ja sijainnilla on väliä?

Urautuman geometria ja jakautuminen antavat ensimmäiset vihjeet sen syystä. Syvät, suhteellisen kapeat painaumat pyörän radoissa voivat viitata paikalliseen muodonmuutokseen, mutta ne eivät osoita, että asfalttiseos yksin olisi vastuussa. Pitkälle ulottuvat pitkittäiset painaumat, epäsäännölliset painumat tai halkeamiin liittyvät muodonmuutokset voivat oikeuttaa laajemman rakenteellisen tutkimuksen.

Insinöörien tulee myös tutkia, esiintyykö urautumista lähellä risteyksiä, kiipeilykaistoja, bussipysäkkejä, lastausalueita tai muita paikkoja, joissa ajoneuvot jarruttavat, kiihdyttävät, kääntyvät tai pysyvät paikallaan. Näillä alueilla esiintyy erilaisia ​​kuormituksen ja leikkausjännityksen yhdistelmiä tavallisista juoksuraidoista. Vaikutusalueiden vertaaminen läheisiin osuuksiin, jotka ovat alttiina samanlaiselle säälle, mutta erilaisille liikenneolosuhteille, auttaa rajaamaan mahdollisia syitä.

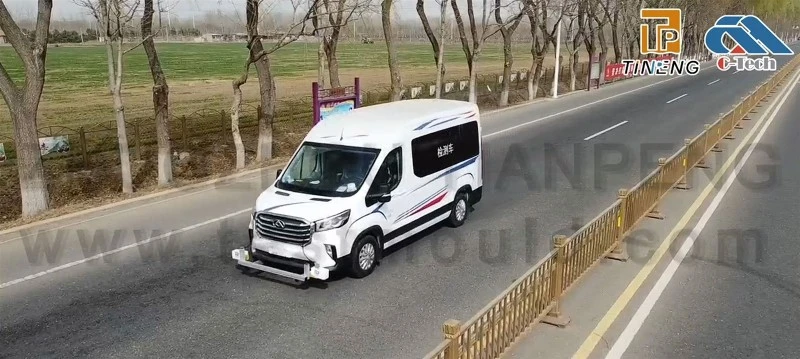

Tarkka pintaprofilointi paljastaa uran syvyyden, leveyden ja pitkittäisen jatkuvuuden. Nämä mittaukset tarjoavat toistettavan perusviivan päällysteen muodonmuutosten vertaamiseen ajan kuluessa.

Kuinka insinöörien tulisi suorittaa jalkakäytävän urautumista koskeva tutkimus?

Hyödyllinen tutkimus seuraa sarjaa: dokumentoi vika, mittaa sen geometria, tunnista vahingoittuneet päällystekerrokset ja testaa tärkeimmät materiaalit. Tämä lähestymistapa vähentää riskiä kerätä suuria tietomääriä, jotka eivät vastaa tekniseen kysymykseen.

Vaihe 1 - Kartoita uran syvyys, leveys ja laajuus

Ennen testien valintaa insinöörien tulee selvittää muodonmuutoksen sijainti, vakavuus ja jakautuminen. Suoraviivaisella ja kalibroidulla syvyysmittausmenetelmällä voidaan tehdä perusmittauksia, kun taas tienpinnan profiloijalla tai laserpäällysteen osuuden mittausjärjestelmällä voidaan kaapata kattavampi profiili.

Mittaukset tulee tehdä yhtenäisistä ketjuista ja poikittaiskohdista. Kirjaa jokaiselle edustavalle osuudelle uran syvyys, uran leveys, kaistan sijainti, päällysteen kunto ja halkeamia, työntöä, vedenpoistoongelmia tai paikkauksia. Toista mittaukset merkityistä kohdista mahdollisuuksien mukaan, koska mittausasennon erot voidaan muutoin sekoittaa päällysteen kunnon muutoksiin.

Yksi suurin urasyvyyden lukema on harvoin riittävä. Keskimääräinen profiili, syvennyksen muoto ja vaihtelu pyörän kulkureittien välillä voivat paljastaa, onko vika paikallinen vai osa laajempaa muodonmuutoskuviota.

Vaihe 2 - Vertaa pinnan kuntoa liikenteeseen ja viemäriin

Kenttähavaintoja tulee tulkita liikenneolosuhteiden rinnalla. Raskas akselikuorma, hitaasti liikkuvat ajoneuvot, tiheä jarrutus ja kanavoitu liikenne voivat lisätä pysyvän rasituksen kertymistä. Korkeat päällystelämpötilat voivat tehostaa muodonmuutoksia herkissä asfalttiseoksissa, kun taas huono vedenpoisto voi heikentää sitoutumattomia kerroksia ja pohjaa.

Tutkimuksessa tulee siksi kirjata liikenteen suunta, likimääräiset kuormitusolosuhteet, tarvittaessa päällysteen lämpötila, sade- tai vesistöhistoria, kuivatustilanne ja huoltohistoria. Jos urautuminen keskittyy linja-autokaistalle tai lähelle signaloitua risteystä, kuormituskuvio voi olla yhtä tärkeä kuin materiaalin ominaisuudet.

Vaihe 3 - Arvioi, ulottuuko muodonmuutos pinnan alapuolelle

Pintaprofilointi tunnistaa, missä muodonmuutos tapahtuu, mutta se ei voi itsenäisesti määrittää, mikä kerros on epäonnistunut. Insinöörit tarvitsevat todisteita päällysterakenteesta erottaakseen asfalttikerroksen ongelman syvemmästä painumasta.

Tiestä ja käytettävissä olevista tiedoista riippuen tähän voi sisältyä rakennuspaksuuksien tarkistaminen, paljaiden päällysteen reunojen tutkiminen, kohdistettujen ytimien hankkiminen tai rakennetestien suorittaminen. Ydinnäytteet voivat paljastaa kerrospaksuuden, erottelun, delaminoitumisen ja näkyviä muutoksia asfalttiseoksessa. Ydin edustaa kuitenkin vain pientä aluetta, joten sen löydöksiä tulisi verrata muihin paikkoihin sen sijaan, että niitä olisi pidettävä todisteena olosuhteista koko tieosuudella.

Mitkä kenttätutkimukset ja laboratoriotulokset auttavat tunnistamaan syyn?

Erilaiset tutkimusmenetelmät vastaavat erilaisiin kysymyksiin. Pintamittaukset ilmaisevat vian määrällisesti; rakennetestit arvioivat päällystejärjestelmän vastetta; ja laboratoriokokeet auttavat määrittämään, onko talteenotetuilla materiaaleilla ominaisuuksia, jotka vastaavat havaittua vikaa.

Pintaprofiloinnin käyttäminen vian määrittämiseen

Tienpinnan profilointi tai laserpäällysteen osajärjestelmä voi auttaa insinöörejä vertailemaan samaa tieosuutta ajan mittaan. Kun mittauksia kerätään johdonmukaisesti, tuloksena olevat profiilit voivat osoittaa, onko urautuminen etenemässä, onko muodonmuutos keskittynyt yhteen pyörän rataan ja onko korjaus palauttanut aiotun pinnan geometrian.

Suuremmissa tieverkoissa digitaalinen profilointi voi myös parantaa tutkimusryhmien välistä johdonmukaisuutta ja auttaa priorisoimaan osia lisätutkimuksia varten. TianpenginYleiset laitteetluokka tarjoaa lähtökohdan yleisten testaus- ja mittauslaitteiden tutkimiselle; insinöörien tulee vahvistaa tietyn laitteen mittauskyky ja suunniteltu sovellus ennen sen valitsemista päällystetutkimukseen.

Taipumamittausten käyttäminen rakenteellisen heikkouden tutkimiseen

Päällysteen taipumatesti mittaa, kuinka päällyste reagoi kohdistettuun kuormaan. Suhteellisen suuri vaste voi olla merkki riittämättömästä rakenteellisesta kapasiteetista, mutta se ei sinänsä ole lopullinen diagnoosi pohjan tai pohjan urautumisesta. Päällysteen paksuus, lämpötila, kuormituskonfiguraatio ja yksittäisten kerrosten kunto vaikuttavat kaikki mitattuun vasteeseen.

Jos todisteet viittaavat rakenteelliseen heikkouteen, insinöörien tulisi yhdistää taipumatiedot päällysteen rakennustietueisiin, kerrospaksuustietoihin, kuivatushavaintoja ja kohdennettuja materiaalitutkimuksia. Tämä yhdistetty lähestymistapa on puolustettavampi kuin vian osoittaminen tietylle tasolle yhden mittauksen perusteella.

Laboratoriokokeiden valitseminen, jotka vastaavat tiettyä hypoteesia

Laboratoriotestit tulisi valita vastaamaan määriteltyyn kysymykseen. Jos insinöörit epäilevät, että asfalttiseoksella on riittämätön kestävyys pysyvää muodonmuutosta vastaan, he voivat arvioida talteenotetut tai edustavat seosnäytteet käyttämällä sopivaa suorituskykytestiä kontrolloiduissa olosuhteissa. Jos huolenaihe on liiallinen sideainepitoisuus tai muuttunut kiviaineksen rakenne, koostumusanalyysi voi auttaa määrittämään, eroaako materiaali hyväksytystä seoksen suunnittelusta.

Ero on tärkeä: seos voi täyttää koostumusvaatimukset, mutta silti toimia huonosti todellisessa lämpötilan, kuormituksen ja kenttäolosuhteiden yhdistelmässä. Sitä vastoin laboratoriotulos, joka osoittaa herkän seoksen, ei automaattisesti todista, että se on olemassa olevan uran ainoa syy. Vahvin diagnoosi on sellainen, jossa laboratoriolöydökset, kenttähavainnot ja rakenteelliset todisteet tukevat samaa selitystä.

TianpenginAsfaltin testauslaitteetvalikoima kattaa asfaltin ja bitumimateriaalien laboratoriotestaukset. Insinöörien tulee valita instrumentit epäillyn vikamekanismin, sovellettavan testimenetelmän ja tutkimuksessa tarvittavien todisteiden mukaan.

Kuinka insinöörit voivat tulkita todisteita ja valita oikean korjauksen?

Diagnoosin tarkoituksena ei ole vain luokitella vika. Sen tarkoituksena on tunnistaa interventio, joka käsittelee muodonmuutoksesta vastuussa olevaa mekanismia. Seuraava kehys yhdistää tyypilliset havainnot seuraavaan tutkimusvaiheeseen.

Väärindiagnoosien välttäminen korjaussuunnittelun aikana

Jos muodonmuutos rajoittuu vaurioituneeseen asfalttikerrokseen ja tukirakenne pysyy riittävänä, jyrsiminen ja vaihto voivat olla aiheellisia projektin suunnittelun ja kunnon arvioinnin perusteella. Jos alla olevat kerrokset deformoituvat, pelkkä pintakerros ei todennäköisesti tarjoa kestävää ratkaisua. Vaikuttavat kerrokset, vedenpoistoolosuhteet ja kantavuus on ehkä käsiteltävä ensin.

Insinöörien tulisi myös erottaa urautuminen niihin liittyvistä pintavioista. Työntäminen voi tuottaa kohotettuja harjanteita epämuodostuneen alueen viereen, kun taas pinnan kuluminen voi vähentää materiaalia lähellä yläosaa ilman samaa muodonmuutosmekanismia. Halkeilu voi liittyä rakenteellisiin vaurioihin, mutta sen esiintyminen ei itsenäisesti tunnista urautumisen lähdettä.

Käytännön päätöspöytäkirjassa tulee mainita havaitut todisteet, todennäköisin mekanismi, harkitut vaihtoehtoiset selitykset, vaadittavat lisätestit ja valitun korjauksen syy. Tämä luo jäljitettävän pohjan teknisille päätöksille ja helpottaa korjauksen onnistumisen arvioimista.

Diagnoosin tarkistaminen korjauksen jälkeen

Korjauksen jälkeisessä arvioinnissa tulee käyttää samaa tai vertailukelpoista mittausmenetelmää, jota käytettiin ensimmäisessä tutkimuksessa. Insinöörit voivat vertailla uraprofiileja, tarkastaa korjatun pinnan ja seurata, palautuuko muodonmuutos huoltoliikenteessä. Jos alkuperäinen ongelma liittyi rakenteelliseen heikkouteen, pintamittauksia olisi täydennettävä sopivalla seurantarakenteellisella arvioinnilla.

Laitehankinnat edellyttävät myös asianmukaisia ​​teknisiä ja viranomaistarkastuksia. Euroopan talousalueen markkinoille saatettujen tuotteiden osalta Euroopan komissionvirallinen CE-merkintäohjeselittää valmistajan vaatimustenmukaisuusvelvoitteet sovellettavan EU-lainsäädännön kattamien tuotteiden osalta. CE-merkintää ei pidä tulkita todisteeksi siitä, että tietty laite soveltuu jokaiseen päällystetutkimukseen tai että sen testitulokset vastaavat automaattisesti projektin teknisiä vaatimuksia.

Yhteenveto ja suositukset

Jalkakäytävän urautumisen syiden tunnistaminen vaatii pikemminkin jäsenneltyä tutkimusta kuin yksittäistä testiä tai visuaalista arviointia. Insinöörien tulee ensin kvantifioida pinnan muodonmuutos ja sitten verrata sen sijaintia ja kuviota liikenteen kuormitukseen, lämpötilaan, viemäriin ja huoltohistoriaan. Heidän tulee tarvittaessa tutkia päällystekerroksia ja valita laboratoriotestit, jotka koskevat suoraan epäiltyä vikamekanismia.

Luotettavimmat johtopäätökset tulevat riippumattomien todisteiden välisestä sopimuksesta. Pintaprofiilit määrittävät ongelman muodon ja laajuuden; rakenteelliset mittaukset auttavat arvioimaan päällysteen vastetta; ja materiaalikokeet arvioivat, onko asfaltilla tai tukikerroksilla havaittujen vaurioiden mukaisia ​​ominaisuuksia. Tämä näyttöön perustuva prosessi auttaa välttämään tehotonta pinnoitusta, vähentää ennenaikaisen uusiutumisen riskiä ja tukee perustellumpia huoltopäätöksiä.

Päällystystutkimusta suunnitteleville suunnittelutiimille käytännön prioriteetti on määritellä kysymys ennen laitteiston valintaa. TianpenginMateriaalin testauslaitteetjaMaaperän testauslaitteetluokat voivat olla merkityksellisiä myös silloin, kun tutkimus ulottuu asfalttiseoksen ominaisuuksien lisäksi tukimateriaaleihin.

Jos haluat lisätietoja tuotteista, teknisistä tiedoista tai asiantuntijakonsultaatiota edistyneistä asfaltin testauslaitteistamme, ota yhteyttä asiantuntijatiimiimme tänään osoitteessaZhuohzhou Tianpeng.

Usein kysytyt kysymykset (FAQ)

1. Mikä on ensimmäinen askel päällysteen urautumisen syyn tunnistamisessa?

Ensimmäinen askel on dokumentoida ja mitata urautuminen systemaattisesti. Insinöörien tulee kirjata sen syvyys, leveys, sijainti, laajuus ja niihin liittyvät viat ja verrata havaintoja liikennemalleihin, kuivatusolosuhteisiin ja käytettävissä oleviin päällysteen rakennustietueisiin.

2. Voiko pelkällä silmämääräisellä tarkastuksella selvittää päällysteen urautumisen syyn?

Ei. Silmämääräinen tarkastus auttaa tunnistamaan kuvioita ja mahdollisia mekanismeja, mutta samanlaisia ​​pinnan painaumia voi johtua asfalttiseoksen muodonmuutoksesta, riittämättömästä tiivistymisestä tai muodonmuutoksesta alla olevassa päällysterakenteessa. Usein tarvitaan lisämittauksia ja kohdennettuja testejä.

3. Miten insinöörit voivat määrittää, onko urautuminen peräisin asfalttikerroksesta vai pohjasta?

Niiden tulee yhdistää pintaprofiilimittaukset todisteisiin kerrosten paksuudesta, ytimen kunnosta, rakenteellisesta vasteesta, vedenpoistosta ja asiaankuuluvien materiaalien ominaisuuksista. Mitään yksittäistä havaintoa tai testiä ei tule pitää ratkaisevana ottamatta huomioon päällysteen rakennetta ja paikan olosuhteita.

4. Mitkä laboratoriotutkimukset ovat hyödyllisiä asfaltin urautumien tutkimisessa?

Asianmukaiset testit riippuvat epäillystä mekanismista. Asfaltin koostumustesteillä voidaan arvioida sideainepitoisuutta ja kiviaineksen ominaisuuksia, kun taas sopivilla seoksen suorituskykytesteillä voidaan arvioida kestävyyttä pysyvälle muodonmuutokselle. Jos epäillään syvempää rakenteellista heikkoutta, tukikerrosten tutkiminen voi olla tärkeämpää kuin pelkän asfalttiseoksen testaus.

5. Miksi päällysteen urautuminen voi palata pinnoituksen jälkeen?

Urautuminen voi toistua, kun korjaus korjaa pinnan ulkonäköä, mutta ei perimmäistä syytä. Jos alemmat päällystekerrokset pysyvät heikkoina, vedenpoisto-ongelmat jatkuvat tai korvaava seos ei sovellu liikenne- ja lämpötilaolosuhteisiin, muodonmuutoksia voi esiintyä uudelleen. Kenttä- ja laboratoriotodistusten tukema diagnoosi auttaa vähentämään tätä riskiä.
